APPLICATION PLAN
应用方案
智能马桶
智能科技的迅速发展使得我们的日常生活变得更加便捷和舒适。智能马桶作为其中一种智能家居产品,通过单片机接受和处理来自传感器的数据,然后通过控制模块对智能马桶的各项功能进行控制,实现对智能马桶的全面控制和调节。本文将介绍CW32单片机在智能马桶的详细应用。
图:CW32的智能马桶控制板
CW32单片机在智能马桶的应用介绍
1.温度感应与控制
智能马桶内设有温度传感器,通过CW32单片机的处理,可以实时感知到用户所需的座圈温度并根据用户的设定进行调节。当温度过高或过低时,单片机将发出信号,通过控制模块对座圈的加热或制冷进行调节,提供更加舒适的使用体验。

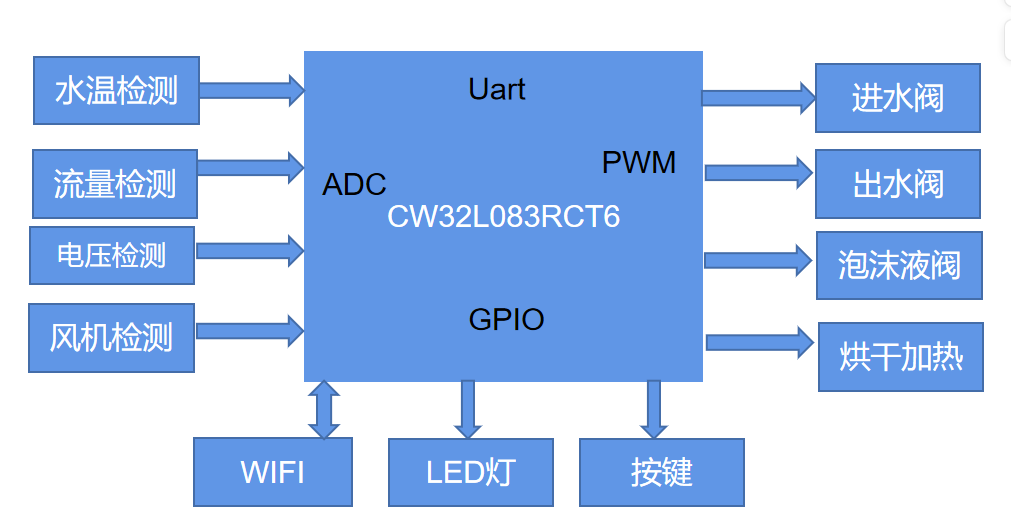

图:CW32在智能马桶控制板的应用框图
2.智能冲洗功能控制
CW32单片机通过接收用户的操作指令,进行流量检测,根据用户所需的水流大小和冲洗时间,精确地控制水泵的工作和停止。
3.智能电量监控与节能功能
智能马桶内置电池或电源模块,CW32单片机可以实时监测电池的电量,并根据电量情况进行智能的调节。当电量不足时,单片机会通过控制模块对电源进行调节,以延长电池的使用寿命。例如,降低加热功率或减少冲洗时间等,通过智能的电量管理,实现了对电能的高效利用和节约。
这款智能马桶采用的是武汉芯源半导体32位低功耗CW32L083系列,该系列产品集成了主频高达64MHz的ARM® Cortex®-M0+ 内核、最多256KB FLASH 、最多 24KBRAM、最多87路GPIO,以及一系列增强型外设。
CW32L083系列产品优势介绍
1、系统特性
● ARM® Cortex®-M0+ 内核;
● 最高主频64MHz;
● 温度范围:-40℃ 至 85℃;
● 宽压供电:1.65V 至 5.5V;
2、高可靠性
● HBM ESD 8KV;MM ESD、CDM ESD、Latch up@105℃全面达到JEDEC较高等级;
● EFT 4KV,IEC61000-4-4 Class:4(Power)/4(IO);
● 支持奇偶校验;
● 符合IEC60730,IEC61508 功能安全设计规范;
3、超低功耗
● 支持0.6uA@3.3V深度休眠模式;支持1.7uA@3.3V深度休眠模式+IWDT工作;
● 深度休眠模式下电流0.6uA,超低功耗唤醒时间仅需4us;
● 支持灵活的中断唤醒及事件唤醒;
4、内部资源
● 最多87路GPIO;
● 1路12位ADC;
● 六路低功耗 UART,支持小数波特率;
● 两路 SPI 接口 12Mbit/s;
● 两路 I2C 接口 1Mbit/s;
● 16 位高级控制定时器;四组 16 位通用定时器;三组 16 位基本定时器;一组 16 位超低功耗定时器;窗口看门狗定时器;独立看门狗定时器;
● 1路低功耗定时器(LPTIM)
● 4×56、6×54 或 8×52 LCD 段码液晶驱动器
● TRNG 真随机数发生器
● AES 高级加密标准模块
CW32L083系列产品适用于对FLASH、RAM、GPIO等资源需求较大,且有LCD显示、低功耗要求的应用场合,该系列目前可提供LQFP64、LQFP80、LQFP100三种封装形式。

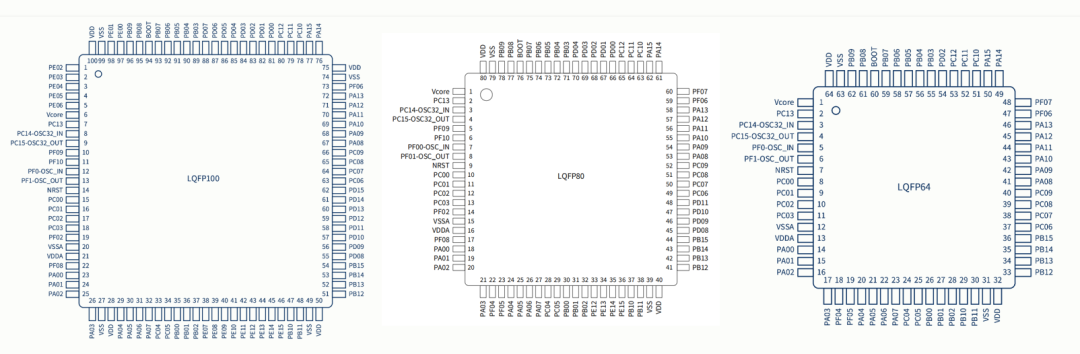

图:CW32L083系列封装展示
CW32L083系列产品非常适合各种小、中型电子产品的应用领域,比如医疗和手持设备、PC外围设备、游戏设备、运动装备、报警系统、智能门锁、有线和无线传感器模块、表计等产品。
